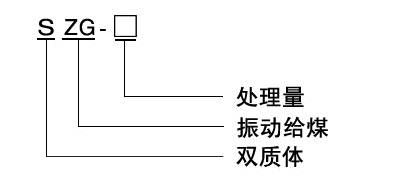

SZG雙質體振動給煤機

振動式給煤機可分為雙質體和單質體；單質體有兩種型號，分為電機參振和電機不參振兩種形式。

雙質體振動給煤機  雙質體振動給料機有幾十個規格品種，安裝形式從全吊式、全座式、前吊后座式、前座后吊式，給料量從1000噸／時到現在的2000噸／時以上，給料粒度也達到800—1000mm并可同變頻器配套達到調整給料量及自動化控制目的。

現將雙質體振動給料機結構、工作原理、主要特點介紹如下：

A、雙質體振動給料機的結構：  雙質體振動給料機結構緊湊簡單：由四部分組成，結構（如圖）

a、吊掛減振裝置：（或座式隔振裝置）是承受給料機上全部負荷的部件，其中裝有可調節吊桿長短的調節裝置，還裝有為了減少運力負荷基礎產生過大沖擊力的螺旋彈簧。

b、激振器：（如圖）是本機有核心，它由振動電機，平衡架、橡膠剪切彈簧和上下壓板組成，激振部通過螺栓與槽體連接。

c、振動槽體：是由鋼板配焊框形加強力筋板制成，即減輕了重量，又有足夠的彈度和一定的使用壽命。

d、閘門漏斗：儲料倉到振動給料機中間聯結的機構，閘門可起到封閉料倉作用以備設備維修時使用，閘門可為電動、電液、手動式等。

B、工作原理：  主振彈簧采用橡膠剪切彈簧，其彈簧上下鋼板分別與平衡體和上下壓板聯接。當電機偏心給力時把力傳到主振剪切彈簧，在由主振彈簧剪切給力與壓板通過左右側板給槽體，使給料機在近共振情況下振動，由于彈性給力所需功率小，激振力也小，彈力小、振幅大，使給料機延長壽命，能充分把物料拋起，實現大的給料量。

C、雙質體振動給料機主要特點：

a、該機型給料時可滿足長期連續或間斷運行要求（電機選用連續工作制或間斷工作制），該機所需激振力小、沖擊小、運行平穩、振幅穩定、啟動快、停車迅速、維修工作量小。

b、設備所需電機容量小，電能消耗小，長期使用電機不易燒壞，操作方便。

c、設備結構緊湊，能達到合理的密封，給料時無漏料、灑料現象，封閉后粉塵極少。

d、設備噪聲低。

e、激振器整體性好，無任何外接聯配件，無質對軸承，連接槽體。

f、可選擇普通、防爆、380V、660V振動電機與變頻器配套達到遠程集控，便于現代化管理。

g、由于靠振動給料,給料量不穩定。

h、由于是靠振動給料，給料機必須起振并穩定在一定的頻率和振幅，但振動參數對底板受力狀態很敏感，故底板不能承受較大的倉壓，需增加倉下導料槽的長度，結果是增加了料倉的整體高度，使工程投資加大。
