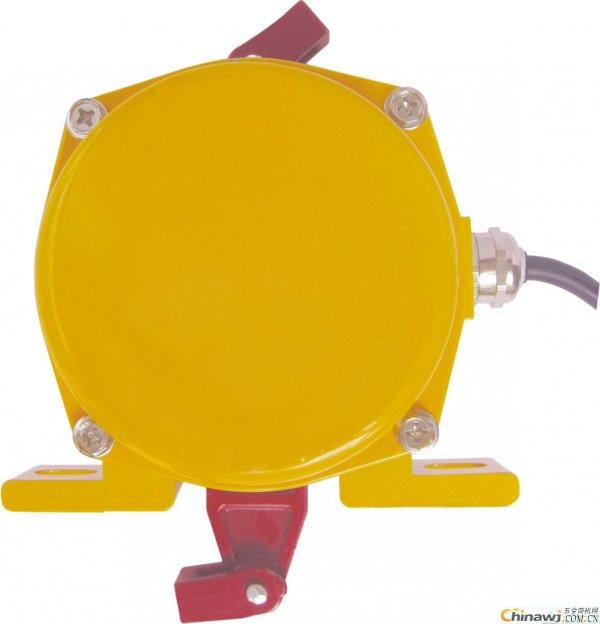

皮帶機專用KBW-220P礦用隔爆兩級跑偏開關

一、作用

KBW-220P礦用隔爆兩級跑偏開關是一種用于檢測輸送機的跑偏量，當跑 偏量達到一定程度時，起到自動報警各停機的作用。跑偏開關用于檢測膠帶的跑偏量和扭曲程度。可防止皮帶邊緣的損傷和因為膠帶的跑偏而引起的物料散落。是實現自動報警和停機的一種保護性開關。

二、技術參數

額定電壓：127VAC、220VAC兩種兼容

動作力距：3-5N.m

角度組合：常規報警和停機為12°、30°兩級動作角度

隔爆等級：EXdI

可靠程度：無故障工作2萬次

接點輸出：常開、常閉兩組任選

三 、工作原理及結構特征：

本系列跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。

當立輥偏轉角度超過12°時，一級開關動作，輸出（報警信號）。

當立輥偏轉角度超過30°時，二級開關動作，輸出（停機信號）。

一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。

二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。

當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。

為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。

本機采用鋁合金精密壓鑄殼體、強度高、重量輕；

外殼防護等級達IP65, 密封性好，防水、防塵，可在惡劣環境中長期工作；

觸點容量大、動作靈敏、可靠
