發布時間：2013-05-08 17:17:26 人氣：1686
（二） 給煤機參數
|
給煤機型號 |
K-0 |
K-1 |
K-2 |
K-3 |
K-4 |
|
|
電
動
機 |
型 號 |
Y |
Y |
Y |
Y |
Y1200L1-6 |
|
功率 |
4 |
4 |
4 |
7.5 |
18.5 |
|
|
轉數轉/分 |
720 |
720 |
720 |
970 |
970 |
|
|
減
速
機 |
型 號 |
ZQ35-Ⅶ-3Z |
ZQ35-Ⅶ-3Z |
ZQ35-Ⅶ-3Z |
ZQ40-Ⅶ-3Z |
ZQ50-Ⅶ-3Z |
|
裝配方式 |
3 |
3 |
3 |
3 |
3 |
|
|
速 比 |
12.64 |
12.64 |
12.64 |
15.75 |
15.75 |
|
|
最大粒度含量 |
10%以下 |
250 |
350 |
400 |
500 |
700 |
|
10%以上 |
200 |
300 |
350 |
450 |
550 |
|
（三） 構造說明

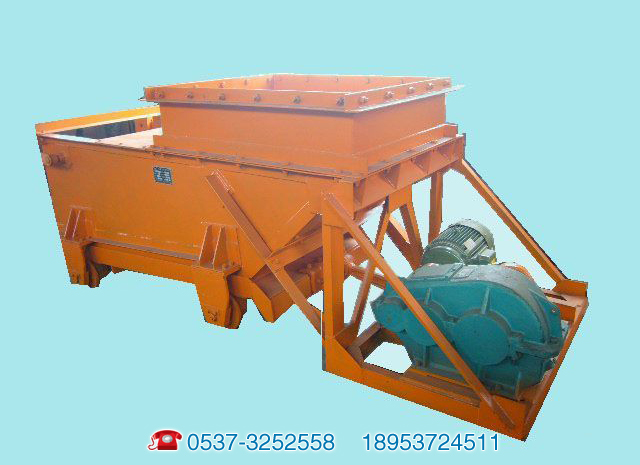

給煤機由電機、減速機、傳動機架、曲柄連桿裝置、底架、底板（給煤槽）、斜板、側板、定位板、閘門、滾輪等組成。
傳動原理：當電機開動后經彈性聯軸節、減速機、曲柄連桿機構拖動傾角5°的底板在滾輪上作往復直線運動。
底板的兩則有側板，后面有斜板形成固定的槽壁。當底板向前運動時，底板上的物料借助于摩擦力的作用也隨之前進，底板后面的空間就被煤倉中落下的煤所填滿，底板后退時，被斜板擋住不能隨之后退，這樣底板前面的煤就被卸下，底板連續往復動作，煤就被一段一段地均勻地卸到運輸機或其他篩選設備上。
給煤機可根據需要設有漏斗或不帶漏斗兩種。依據訂貨而定。
給煤機并設有兩種結構形式：1、帶調節閘門。2、不帶調節閘門，其生產率由調節閘門來達到。
